試驗用鑄鐵平板應符合HT250的化學成分標準和達到機械性能試驗的標準，強度、耐磨性、耐熱性均較好，減振性良好，鑄造性能較優，需進行人工時效處理。

　　試驗用鑄鐵平板 性及適用范圍：

　　1、化學成分：碳 C ：3.16～3.30硅 Si：1.79～1.93錳 Mn：0.89～1.04硫 S ：0.094～0.125磷P ：0.120～0.170。

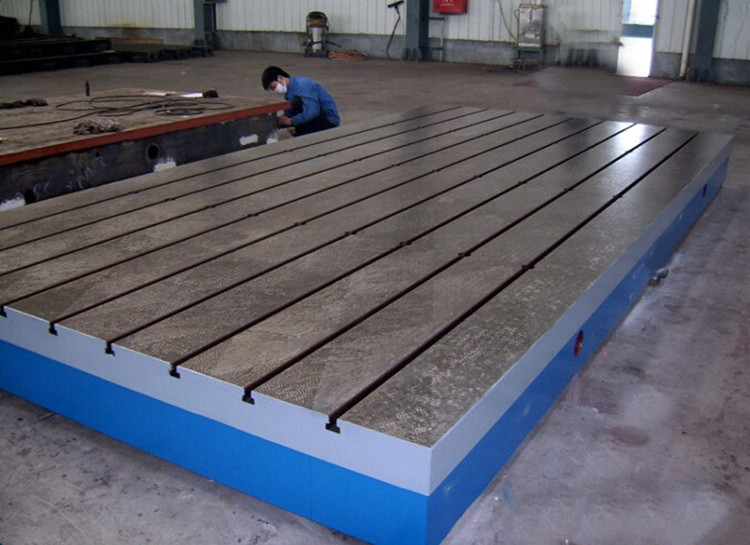

　　2、用途：用于各種機械及其他產品的試驗、拼接等各種用途，上面可以有孔和T型槽，用來固定工件，和清理加工時產生的鐵屑。

　　試驗用鑄鐵平板簡介：

　　1、材料及處理：材料HT200-300，工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度和自然時效2-3年)從而使該產品的精度穩定，耐磨性能好。

　　2、精度：按 標準計量檢定規程執行，分別為0、1、2、3四個級別。

　　3、規格：100mm×100mm-3000mm×6000mm( 殊規格可根據需方圖紙或雙方協商后制作)

　　4、價格：由于鑄鐵材料價格的上漲，造成企業生產成本攀升，鑄鐵平臺的價格與鑄鐵價格是相輔的。

　　試驗用鑄鐵平板技術要求：

　　1、鑄件內、外部不允許有疏松、砂眼、氣孔、夾渣、裂紋等鑄造缺陷。

　　2、毛坯外形尺寸只允許加大不允許減小。

　　3、鑄件全部要進行退火處理。

　　4、退火工藝要求：退火溫度 500℃~550℃

　　加溫速度 ≤50~100℃

　　保溫時間 3~5小時

　　冷卻速度 ≤50℃

　　出爐 200℃以下出爐、空冷

　　5、每一爐的各鑄件要分別做好爐號標記，同一爐號中要有一件附鑄試棒，試棒要做爐號標記。每一爐的試棒分別做化學成分分析和機械性能試驗，并出具有效報告。

　　6、鑄件非加工表面要進行清砂處理。

　　試驗鑄鐵平板鑄件分為樹脂砂鑄件、灰鐵鑄件。樹脂砂鑄件的 點：樹脂砂型剛度好,澆注初期砂型強度高,這 有條件利用鑄鐵凝固過程的石墨化膨脹,有效地消除縮孔，縮松缺陷,實現灰鑄鐵\球墨鑄鐵件的少冒口\無冒口鑄造。

　　試驗鑄鐵平板http://m.0523com.com/主要用于各種機械檢測及其他產品的振動試驗，疲勞試驗、拼接等，試驗平板的上面可以有孔和T型槽，用來固定工件，安裝后能有效隔離振動，另外試驗平板能有效控制排出的水油。常見的試驗平板如：變速箱試驗平板、儀表試驗平板、電機試驗平板等。
